Как работает 3D-принтер: от напечатанного текста до печати домов

11 сентября 2017, Александр Агеев,
0
3D-принтер

Сегодня смело можно утверждать: без технологии 3D-печати современную цивилизацию представить невозможно, и вряд ли можно назвать другую так стремительно развивающуюся технологию.

По страницам истории

По мнению многих компьютерных экспертов, родоначальником 3D-печати и разработчиком первого еще обычного принтера стал англичанин Бэббидж. В 1822 году он приступил к созданию так называемой «большой разностной машины», предназначенной для производства расчетов и их распечатки. Как все великое, идеи Бэббиджа намного опередили свое время и, спустя 20 лет, так и не реализованный, проект был закрыт.

Машина БэббиджаБольшая разностная машина Бэббиджа

Прошло более 100 лет, прежде чем была предпринята вторая на сей раз более удачная попытка создания принтера. Первый черно-белый принтер увидел свет в 1953 году. Минуло еще 23 года и компания IBM создает первый струйный цветной принтер. Сегодня количество принтеров в офисах и других организациях уступает разве что числу компьютеров.

Во второй половине 80-х годов происходит очередной технологический прорыв. В 1986 году американец Чек Халл сформулировал концепцию трехмерной печати, а через два года его соотечественник Скот Крамп на ее основе разработал технологию FDM — формования через декомпозицию плавящегося материала. Все ныне действующие трехмерные принтеры своим появлением обязаны именно ей.

Как работает 3D-принтер

По сравнению с печатным принтером, переносящим электронный текст на плоскую бумагу, 3D-принтер имеет дело с трехмерной информацией. Одним словом, он воссоздает объект таким, какой он есть.

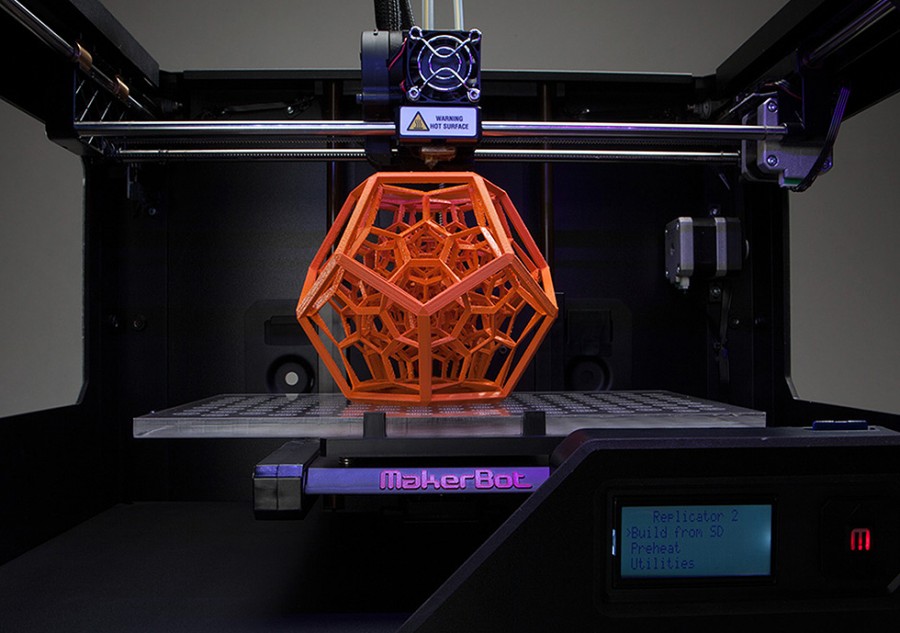

3D-принтер

Как же печатает 3D-принтер? Вначале создается цифровая модель объекта на компьютере с помощью специальной программы. Она как бы «расчленяет» модель на слои, после чего в действие вступает принтер. Как и у его печатающего «собрата», у 3D-принтера есть свои чернила, правда, состоящие из композитного порошка.

Около 10 лет назад использовался всего лишь один вид «чернил» — пластик АВС. Сегодня их уже более сотни – полипропилен, бетон, целлюлоза, нейлон, металлические порошки, гипс, шоколад и множество других.

Подача чернил на принтер

В процессе работы исходный материал превращается в массу, которая наносится слой за слоем на рабочую поверхность через специальное сопло. После нанесения очередного слоя поверх него может накладываться клеевое покрытие, затем снова слой «чернил». И так до полного воспроизводства объекта. Работу 3D-принтер можно посмотреть на видео.

Но это общий принцип работы 3D-принтера, так называемая технология быстрого прототипирования. На ее основе разработано несколько способов. Вот лишь некоторые из них.

Стереолитография (SLA)

Одна из первых технологий 3D-печати. В качестве строительного материала используется смесь жидкого полимера с реагентом-отвердителем, чем-то похожая на эпоксидную смолу. Полимеризация и последующее отвердение смеси происходит под действием ультрафиолетового лазера.

Стереолитография

Модель формируется тонкими слоями на подвижной подложке с отверстиями, прикрепленной к микролифту-элеватору, который перемещается вверх или вниз на глубину одного слоя. Во время погружения в жидкий полимер луч лазера фиксируется на местах, подлежащих отвердению. Как только один слой сформирован, заготовка поднимется (опускается).

Стереолитография

Многоструйное моделирование

Данная технология разработана в компании 3D Systems. Она имеет очень много общего с технологией струйной печати. Особенность устройства и принцип работы этого 3D-принтера состоит в том, что здесь задействовано несколько (до нескольких сот) сопел, расположенных рядами на печатающей головке.

Многоструйное моделирование

Чернила становятся жидкими посредством нагревания и после послойного нанесения на рабочую поверхность при комнатной температуре застывают. Головка перемещается в горизонтальной плоскости, а вертикальное смещение по мере формирования каждого нового слоя осуществляется за счет опускания рабочего стола.

Выборочное лазерное спекание (SLS)

Настоящим прорывом стало внедрение технологий 3D-печати в металлообработку. Как же работает 3D-принтер по металлу? Особенностью этой технологии является то, что функцию рабочей жидкости выполняет композитный порошок, состоящий из частиц диаметром от 50 до 100 мкм. Порошок наносится горизонтально равномерными тонкими слоями, а на завершающем этапе определенные участки спекаются лазерным лучом.

Лазерное спекание

Одно из главных достоинств лазерного спекания – уникальная экономичность и практически полная безотходность по сравнению с традиционными механическими методами обработки металла – сверлением, фрезеровкой, резанием, литьем и другими, а также минимальная финишная обработка.

Необходимое условие лазерного спекания – азотная среда с минимальным содержанием кислорода, поскольку процесс протекает в условиях высоких температур.

Лазерное спекание

Этим перечень технологий 3D-печати далеко не ограничивается. Его дополняют послойное склеивание пленок, послойное наплавление, послойная печать расплавленной полимерной нитью, ультрафиолетовое облучение через фотомаску.

Что бы еще напечатать

Выяснив, как работает 3D-принтер, впору поведать о том, что сегодня можно сделать с его помощью. Подобно модной и очень удобной одежде, его «примеряют» на себя представители самых различных направлений науки и промышленности. Как оказалось, напечатать можно практически все от ширпотреба из пластика, до солнечных батарей, автомобильных кузовов, деталей для реактивных двигателей и медицинских протезов.

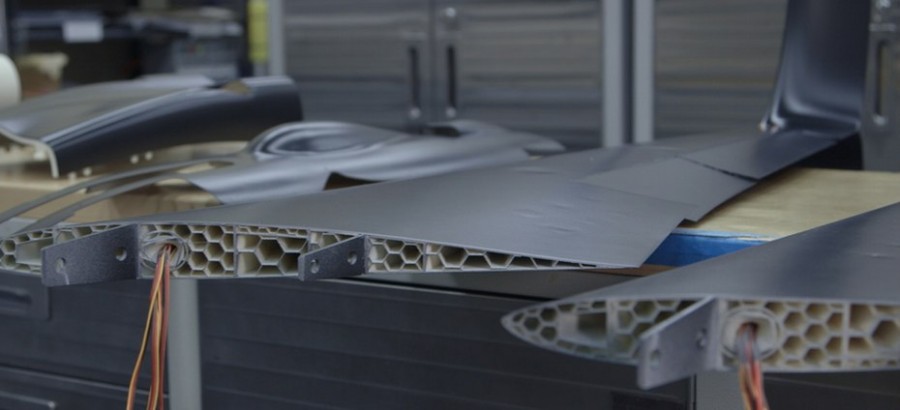

3D-детали БПЛА

На технологию 3D-печати «положили глаз» военные и строители. Не так давно на борт МКС был доставлен разработанный по заказу NASA 3D-принтер, с помощью которого в условиях невесомости было изготовлено несколько необходимых инструментов. Вполне возможно, что таким образом во время будущей марсианской миссии отдельные запчасти придется изготавливать прямо на борту космического корабля.

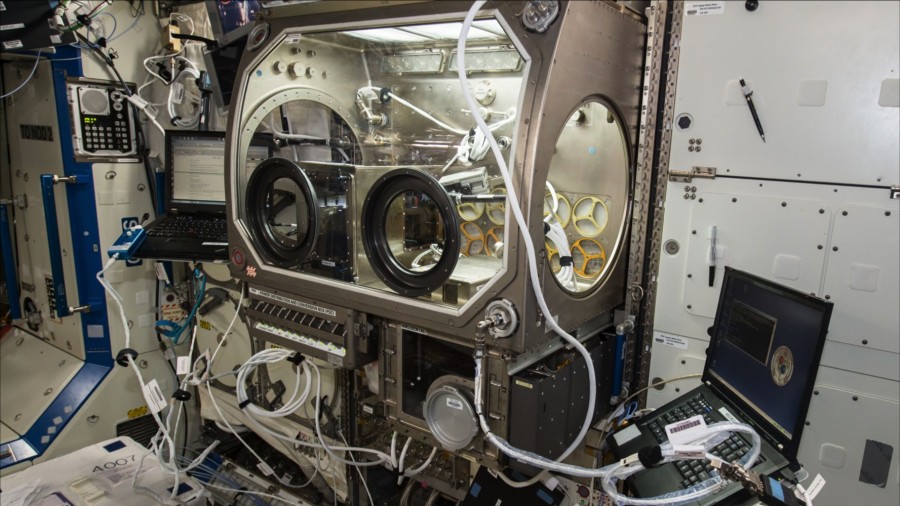

3D-принтер для МКС

Рассматривается также вариант возведения марсианских домов методом 3D-печати, для чего с Земли туда будут доставлены специальные строительные принтеры. Основой «чернил» для них станет марсианский грунт.
